暗桿式鑄鐵鑲銅閘產品用途：暗桿式鑲銅鑄鐵閘門用于給排水、防汛等水利水電工程，疏通水流的作用。尤其是風景區，道路等不允許明桿式圓閘門安裝的場合。

結構特點：暗桿式鑲銅鑄鐵閘門主要由門框、閘板、密封圈及可調式契型壓塊等部件所組成，具有構造簡單、堅固耐用、安裝方便等特點。

以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動。

暗桿式鑄鐵鑲銅閘門產品結構：

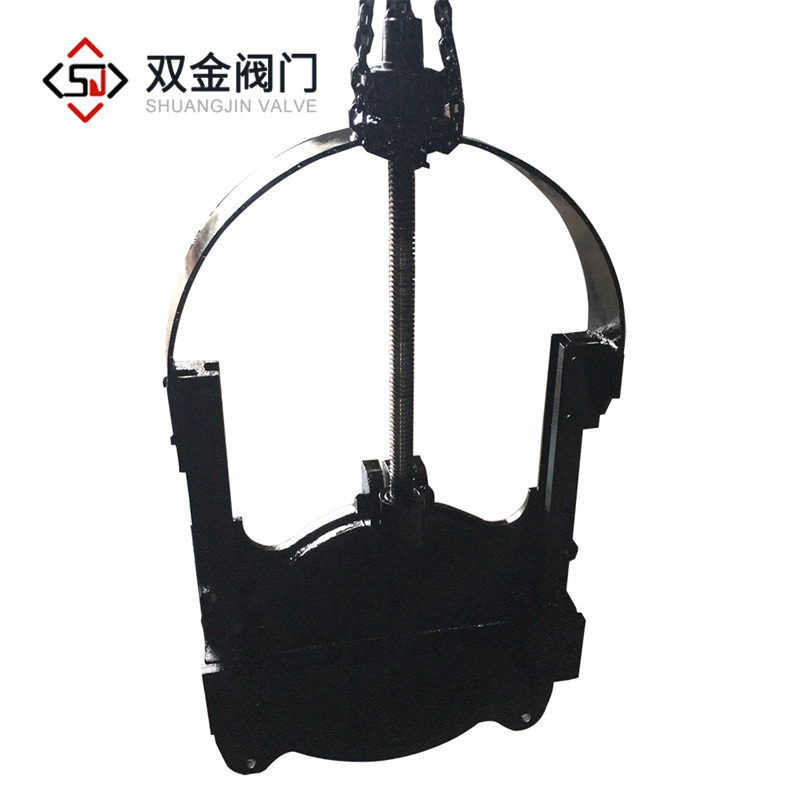

1.暗桿式鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優良灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2.暗桿式鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

3.暗桿式鑄鐵鑲銅閘門采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4.品種規格齊全，適應性廣。

5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

雙金閘門訂貨說明：

1.訂貨時請?jiān)敿?xì)注明型號、規格、安裝及結構形式和用門中心到平臺距離H。

2.本公司系列閘門正向承壓水頭≤10m，超過此水頭時，需特殊訂貨。當閘門兩面均承受水壓且反向水頭大于3m時，請選用雙向閘門，其安裝必須采用附壁式方式，埋件同單向閘門，但G小于120的應按120取。

3.閘門門體及門框材料一般用灰鑄鐵制造，若需要球墨鑄鐵閘門或不銹鋼焊接閘門，請注明。

4.地腳螺栓由用戶自備，需要時請注明。

5.為了更好地服務于用戶，非標規格的閘門，我公司可為用戶提供預埋件詳圖。
